Madera
Wymiary1411,41 zł‒70,57 – 2986,77 zł‒149,34

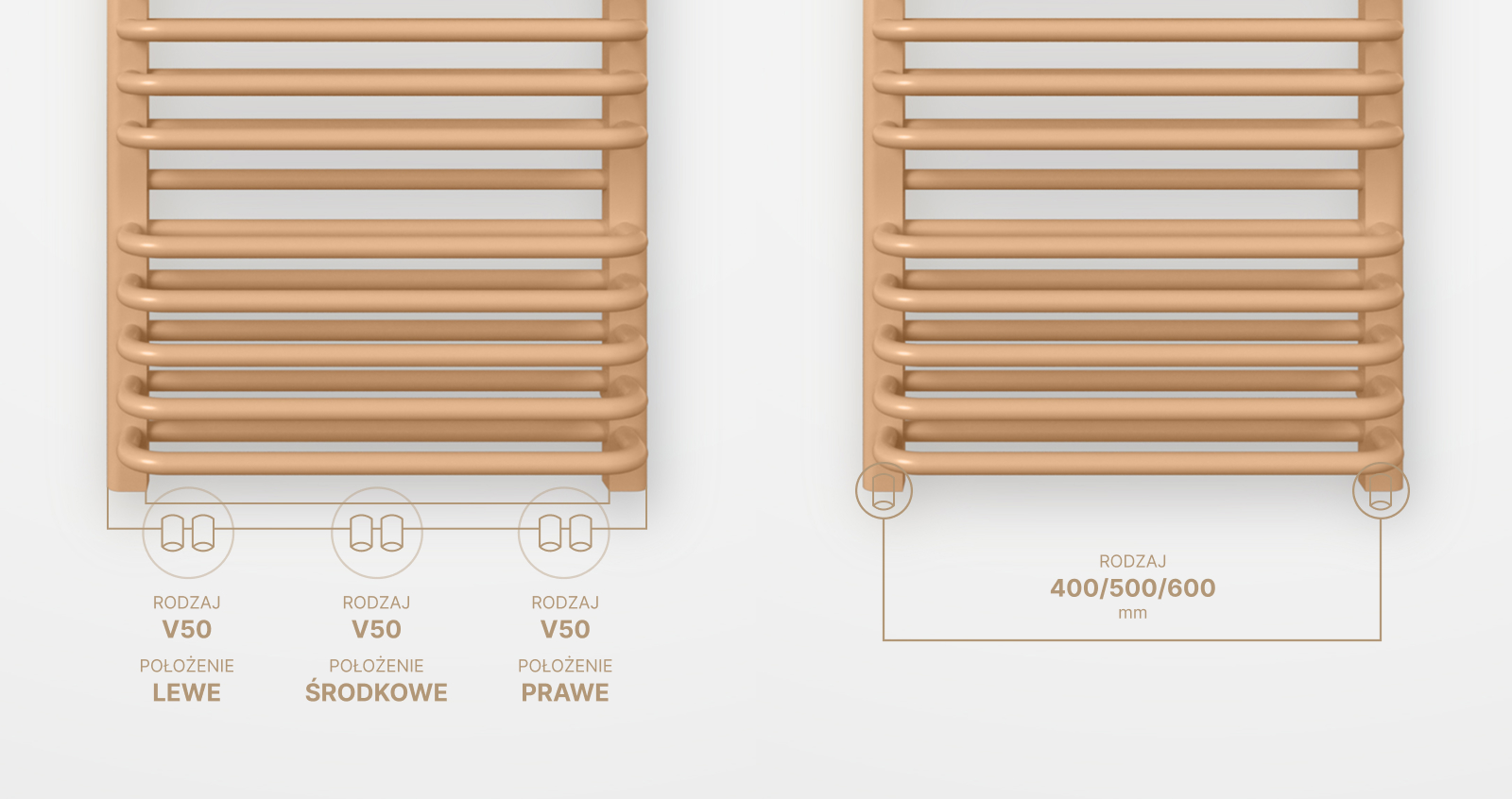

Rozstaw zaworów
1. Przyłącze typu V50 (rozstaw 50 mm)
To najczęstsze rozwiązanie, gdzie zasilanie i powrót znajdują się blisko siebie – w rozstawie 50 mm. Do wyboru są trzy warianty:
- V50 lewe – przyłącza po lewej stronie grzejnika
- V50 środkowe – przyłącza na środku dolnej belki
- V50 prawe – przyłącza po prawej stronie grzejnika
Położenie przyłączy należy dobrać odpowiednio do miejsca wyprowadzenia rur w instalacji.
2. Przyłącze dolne rozstaw 400/500/600 mm
W tym wariancie przyłącza znajdują się na dole, po bokach grzejnika – jedno z lewej, drugie z prawej strony, w niewielkiej odległości od krawędzi.
Można wybrać spośród trzech rozstawów: 400, 500 lub 600 mm – w zależności od odległości między rurami w instalacji.
Dostępne są trzy standardowe szerokości rozstawu: 400, 500 lub 600 mm – w zależności od odległości między rurami w instalacji.
Na zamówienie wykonujemy również inne rozstawy przyłączy, zgodnie z indywidualnymi wymaganiami.
| symbol | szerokość (mm) | wysokość (mm) | głębokość (mm) | rozstaw przyłączy (mm) | moc cieplna 75/65/20 (W) | moc cieplna 55/45/20 (W) |
|---|---|---|---|---|---|---|
| MADERA 53/45 | 530 | 450 | 145 | 500 | 356 | 185 |
| MADERA 53/60 | 530 | 600 | 145 | 500 | 445 | 231 |
| MADERA 53/75 | 530 | 750 | 145 | 500 | 579 | 301 |
| MADERA 53/95 | 530 | 950 | 145 | 500 | 715 | 369 |
| MADERA 53/115 | 530 | 1150 | 145 | 500 | 886 | 460 |
| MADERA 53/135 | 530 | 1350 | 145 | 500 | 1028 | 534 |
| MADERA 53/155 | 530 | 1550 | 145 | 500 | 1203 | 625 |
| MADERA 53/175 | 530 | 1750 | 145 | 500 | 1335 | 694 |
| MADERA 43/45 | 430 | 450 | 145 | 400 | 288 | 149 |
| MADERA 43/60 | 430 | 600 | 145 | 400 | 360 | 187 |
| MADERA 43/75 | 430 | 750 | 145 | 400 | 469 | 243 |
| MADERA 43/95 | 430 | 950 | 145 | 400 | 579 | 301 |
| MADERA 43/115 | 430 | 1150 | 145 | 400 | 717 | 372 |
| MADERA 43/135 | 430 | 1350 | 145 | 400 | 832 | 432 |
| MADERA 43/155 | 430 | 1550 | 145 | 400 | 974 | 506 |
| MADERA 43/175 | 430 | 1750 | 145 | 400 | 1081 | 562 |
| MADERA 63/45 | 630 | 450 | 145 | 600 | 219 | 210 |
| MADERA 63/60 | 630 | 600 | 145 | 600 | 529 | 275 |
| MADERA 63/75 | 630 | 750 | 145 | 600 | 689 | 358 |
| MADERA 63/95 | 630 | 950 | 145 | 600 | 850 | 442 |
| MADERA 63/115 | 630 | 1150 | 145 | 600 | 1054 | 548 |
| MADERA 63/135 | 630 | 1350 | 145 | 600 | 1223 | 635 |
| MADERA 63/155 | 630 | 1550 | 145 | 600 | 1431 | 744 |
| MADERA 63/175 | 630 | 1750 | 145 | 600 | 1588 | 825 |
